E3-P1


产品特点

适用功率:0.75-15KW

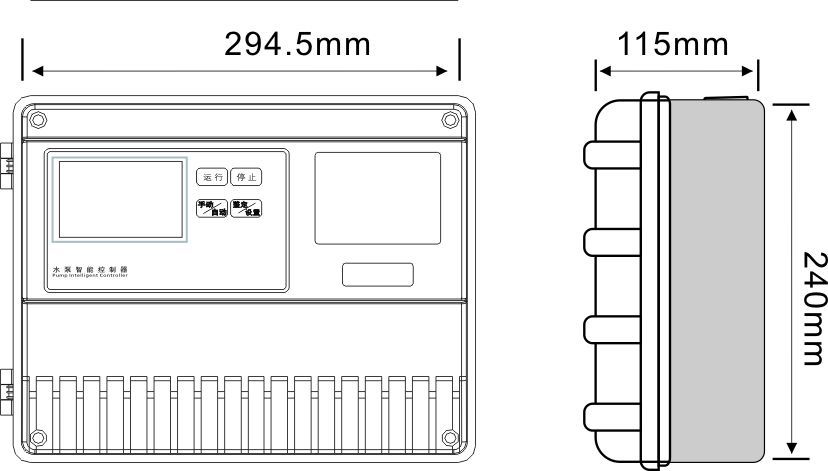

安装尺寸:294.5mm*240mm*115mm

应用范围:

  适用于0.75-15KW直接启动型的深井泵/潜水泵/管道增压泵/多级泵/离心泵等水泵的保护及无水箱自动稳压供水的控制。

  IP54级别的防护外壳,适合地下室、隧道等恶劣环境的安装使用。

立即联系
功能特点 电气参数 典型应用 安装演示 常见问题 产品尺寸 包装信息

●  压力控制特性:压力传感器实时显示管道压力自动控制

●  显示特征:高清液晶全中文动态显示

●  控制方式:手动/自动控制

●  手动/自动均具备完整保护功能

●  快速覆盖式5次故障记录查询

●  水泵累计运行时间查询

●  过流保护

●  堵转保护

●  短路保护

●  缺相保护

●  错相保护

●  免探头干转保护

●  欠压/过压保护

●  水泵三相电流不平衡保护

●  故障声光报警

●  探头接反闪烁提示

●  整定状态指示

●  快速断电来电延时保护

●  液晶屏电压/电流显示

●  傻瓜式一键快速整定

●  远程网络监控端口

●  可选配远程控制面板EC1

●  液位传输距离:≤1000m

●  额定输出功率: 0.75-4KW  5.5-7.5KW  11KW  15KW

●  过流动作时间: 5秒-5分钟 (反时限特性-电流越大,时间越短)

●  额定工作电压: AC380V/50Hz

●  缺相动作时间:<2秒

●  堵转动作时间:<0.1秒

●  欠压动作电压: 标称电压80%

●  欠压动作时间:<5秒

●  过压动作时间:<5秒

●  过压动作电压: 标称电压115%

●  干转保护动作时间: 6秒

●  干转故障恢复时间: 30分钟

●  过流故障恢复时间: 5分钟

●  三相不平衡、欠压、过压恢复时间: 2分钟

●  适配压力传感器: 0-2.5Mpa

●  压力传感器接口: G1/2

●  防护等级: IP54

●  RS485传输距离: 1200米以内(采用双绞屏蔽型电缆 STP-120Ω(for RS485 & CAN) one pair 20 AWG)

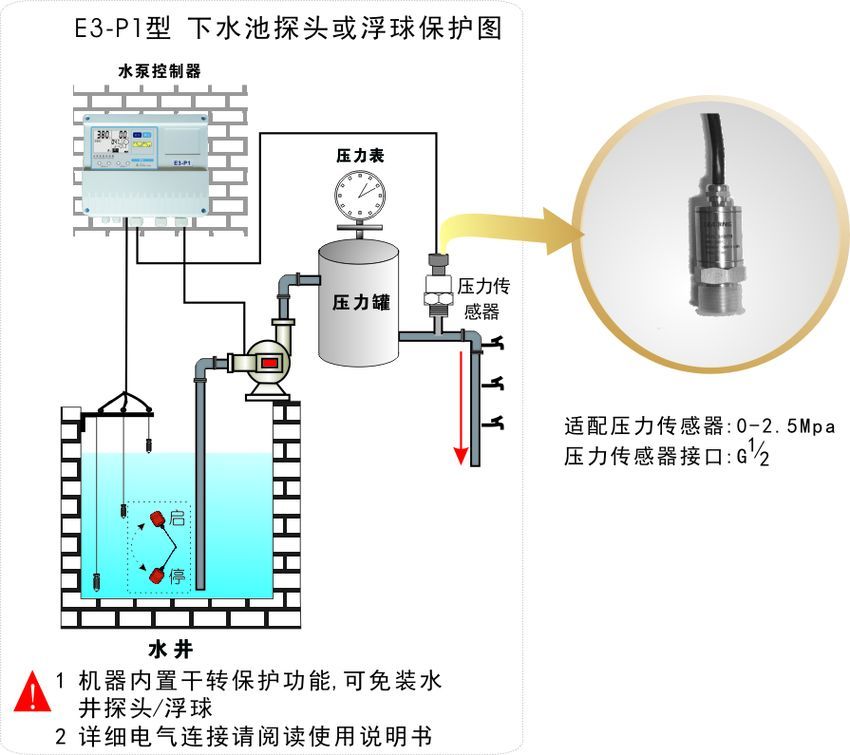

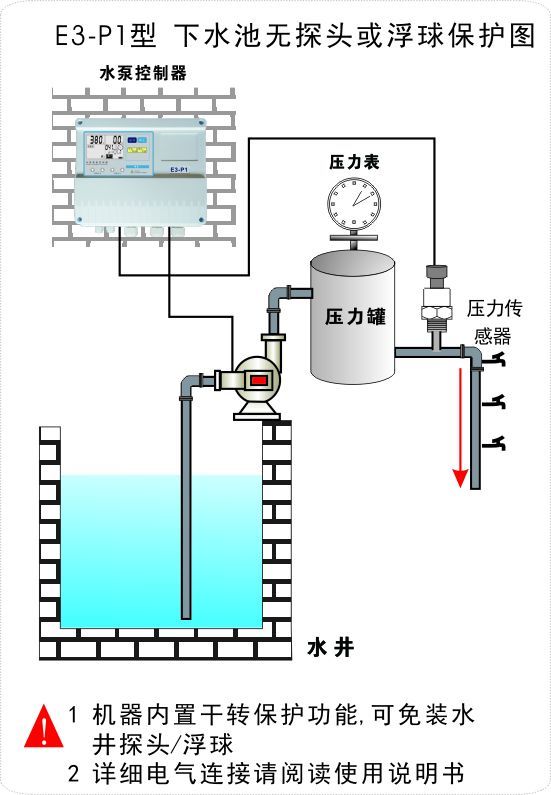

    适用于潜水泵、离心泵、压力泵等

敬请期待

项目

数量

项目

数量

压力传感器(选配)

1个

说明书

1份

自攻螺钉

3个

远控面板(选配)

1个

膨胀塑料管

3个

电源适配器、USB电源线(选配)

1套

合格证、保修卡 (选配)

1套



说明书下载
